3Dデータの多重活用を実現するXVL製品の概要について述べよう。まず、XVLを利用する上でもっとも手軽な利用法が、無償のXVL Playerを活用する方法である。XVLデータは広く普及しているので、XVL　Playerさえダウンロードすれば、軽量3Dデータのありがたみをすぐに体感することができる。XVLはMicrosoft社のWordやExcelにも貼り付けることが可能なので、手軽に3D文書を作成できる。XVL　Playerは下記から入手可能である。
http://www.xvl3d.com/ja/download/xvl-player/index.htm

図3に示すように、XVL製品は目的に応じて変換･編集・利用という3つの分野に大別することができる。これら製品群のうち主なものを下記に示す。

CAD/CGデータをXVLに変換する。

CADから個々に変換する
蓄積CADデータを一括変換するタイプがある。ラティス社から提供されるケース（CATIA,Pro/Engineer,SolidWorks等）とCAD開発会社から直接提供されるケース（CADCEUS, 図脳シリーズ等）がある。

XVL Converterシリーズ

XVL Converter Plug-in

CADからの個別変換

XVL Converter Light

CADデータの一括変換

XVL Converter Enterprise

スケジュールに応じた自動変換と
XVLデータのデータベース管理

変換されたXVLを利用するための製品。

ビューワ：3D形状の確認
技術文書作成支援：3Dアニメ付ドキュメント、イラスト生成など
デザインレビュー

XVL Studioシリーズ

XVL Studio Basic

表示、断面生成、注記寸法設定

XVL Studio Standard

Basicの機能プラス、3Dアニメーション設定、工程編集

XVL Studio Pro

Standardの機能プラス、干渉チェック、高度な断面生成、干渉レポート機能などデザインレビュー機能を提供

イラスト作成オプション

XVLからイラストを作成し、ベクトルデータで出力可能

3D利用の文書作成をするための製品。

3D部品表を自動生成する
3Dを利用した技術文書を作成する

XVL Web Master

XVLと表形式のデータからネット配信可能な3D部品表を生成する

XVL Notebook

XVLと画像データ、製品構成情報、Excelデータなどを統合して扱う。3Dデータと文書との統合を実現

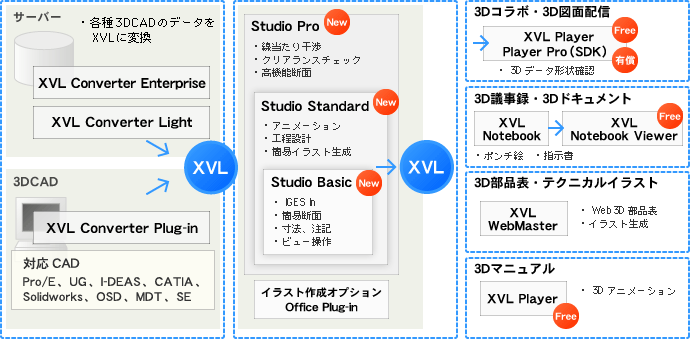

図3　XVLのラティス社製品ラインアップ

これらの製品群を活用することで、CADデータをXVLに変換しさえすれば、これを全社規模で利用することが可能となる。3Dを活用した形状確認（ビューワ）、DR(デザインレビュー)、ドキュメント作成が手軽に実現できる。次の2回の連載の中でXVLの代表的な製品であるXVL StudioとWeb Masterについてその概要を説明する。
