AutoCAD Electrical 製品特長

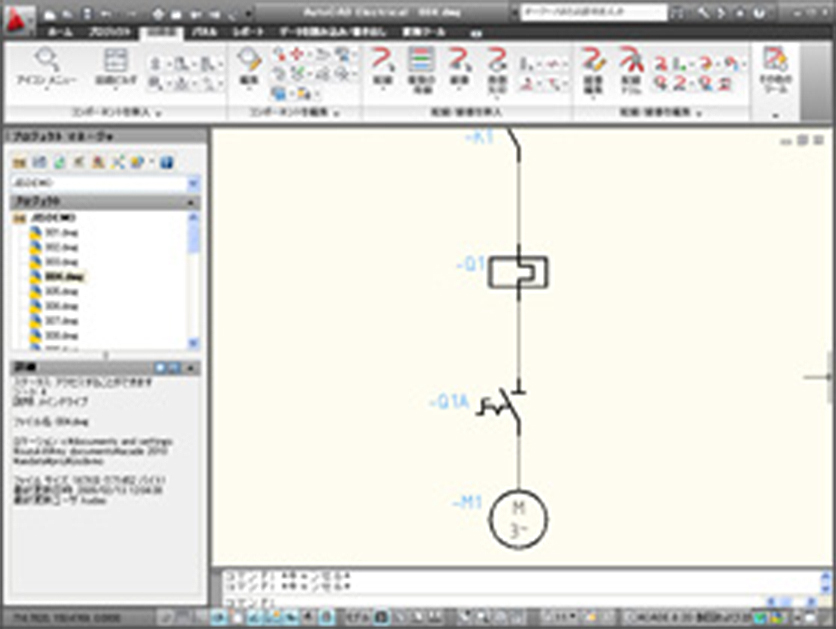

電気制御設計のために特別に設計されたコマンドを使い設計時間を短縮します。電気制御設計専用の作図機能である配線トリム、コンポーネントや回路のコピー・削除、コンポーネントのスクートや位置合わせといった特殊な機能により図面をすばやく簡単に作成できます。

拡大画像

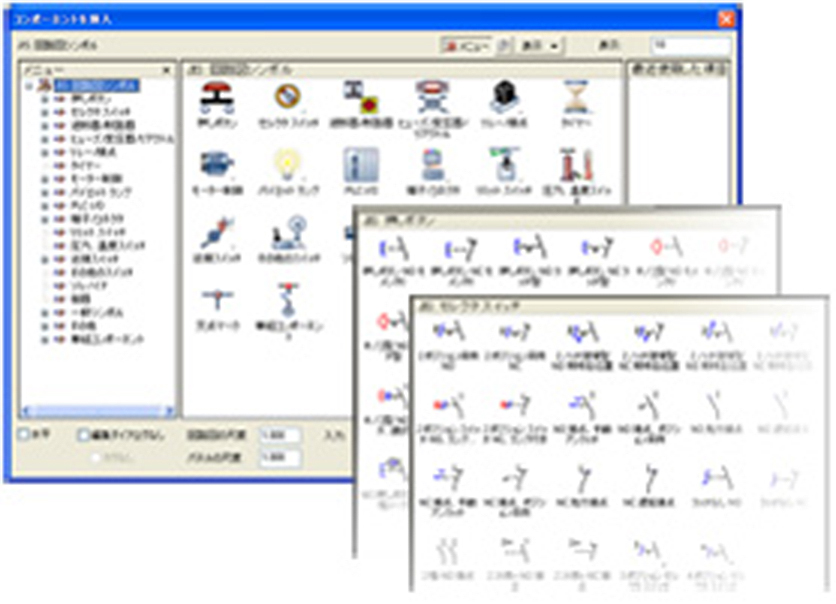

顧客によって指定された規格に基づいて電気制御設計図を作成します。標準規格であるJIC、IEC、JIS、GBといった設計規格に対応しています。ユーザーは使用する設計規格に合わせるためにシンボルライブラリやクロスリファレンス設定、配線および機器のタグ付け規則など、さまざまな設定を選択できます。また標準シンボルはシンプルなメニュー操作から配置できます。頻繁に使用される機器をメニューから選ぶだけですばやく作成できます。

拡大画像

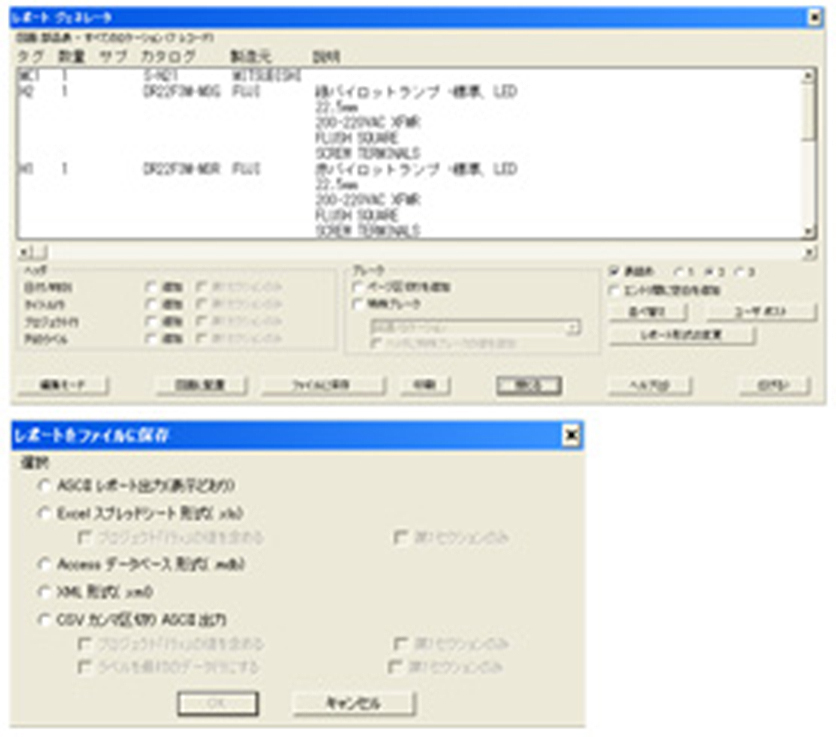

レポートの作成と更新を手動のときとは比べものにならない短時間で実行し、ミスを排除できます。部品表（BOM）からFrom/ToリストまでをカバーしたAutoCAD Electricalのレポート作成機能ならどんなレポートでも自動で簡単に作成できます。コマンド一つで複数のレポートを作成も可能です。

拡大画像

リレーに余計な接点を割り当ててしまうミスを防ぎ、手動で行っていた割り当ての確認作業時間を短縮します。コイルと接点の間に親子関係を設定しコイルまたは複数の接点を持つ機器に割り当てられている接点の数を追跡します。接点の数が制限数を超えると警告メッセージが表示されます。

スプレッドシートに保存した設計データを使いPLC I/O図面を自動的に作成します。スプレッドシートの中でプロジェクトのI/O割り付けを定義するだけで包括的な PLC I/O図面セットを作成できます。図面の設定に従って自動的にラダー図を作成しI/Oモジュールやアドレス、説明文を挿入します。また、各I/Oポイントに接続するコンポーネントと端子記号も自動的に配置されます。
