SCRYU/Tetra 機能紹介

主要機能

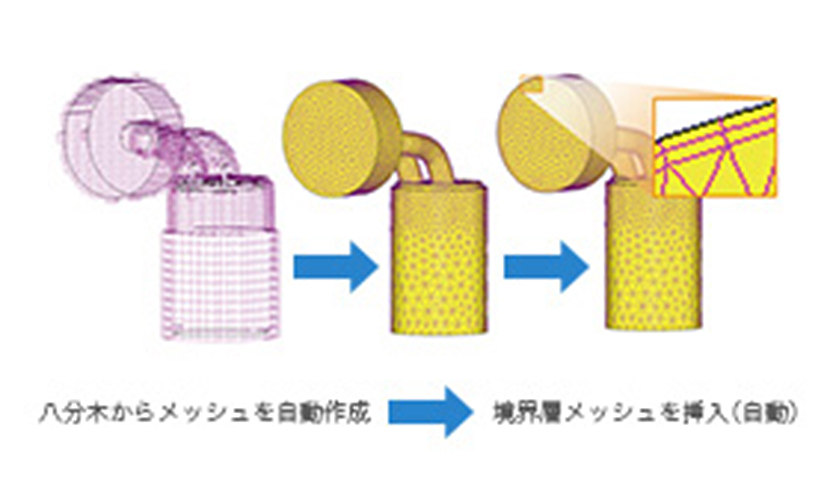

高速自動生成メッシュ

八分木によるメッシュ粗密の決定のみで以後のメッシュ作成作業が自動的に行えます。また、メッシュ作成の並列化にも対応しており、大規模メッシュでも短時間で作成できます。

物体移動(ALE、重合、ダイナミカル)

能動的/受動的(外力などの影響による)に移動・回転を伴う解析テーマ(ファン、ポンプなど)に取り組めます。設計の現場でも使えるように追及し、簡単に設定できるようになっています。

物体移動(ALE、重合、ダイナミカル) イメージ

キャビテーション、エロージョン発生の予測

プロペラが水中で高速回転することで生じるキャビテーション(気化現象)を可視化できます。また、エロージョン発生の予測も行えます。

キャビテーション、エロージョン発生の予測 イメージ

JOS(人体熱モデル)

早稲田大学 田辺新一教授が開発したJOS(人体熱モデル)と、より詳細なモデル化により頭部皮膚の体温の予測精度向上を実現したJOS-2を採用しています。周辺環境(空調、日射など)に応じた人体の表面温度や発汗量を求められます。

JOS(人体熱モデル) イメージ

ポストプロセッサー機能

ポストプロセッサーは、計算結果から設計上必要なエンジニアリングデータを容易に得られます。実機では、計測の困難な複雑な形状や物体内部の状態も簡単に把握できます。これらの情報は、熱や流れの状況を把握しやすいように多彩な表現方法で可視化でき、情報共有やディスカッション、およびプレゼンテーションなどで大きな力を発揮します。

さらに、複数の結果を描画して比較したり、数値をグラフや表に落とし込むことで、定量的に結果を分析することも容易です。また、大規模計算の結果データを高速に処理する並列化にも対応しています。

多彩な描画機能(一例)

  • ベクトル図
  • 流線図
  • 等値面
  • コンター図
  • 流跡線図(SCRTY/Tetraのみ)
  • オイルフロー

便利な処理機能(一例)

  • 自動アニメーション作成機能
  • 表示状態の保存機能
  • 結果比較機能
  • 子午面展開表示機能
  • 演算機能(積分、関数登録)

GUI(結果比較) 画面

GUI(結果比較)

  • オイルフロー

    オイルフロー

  • 流線

    流線

  • コンター

    コンター

  • 等値面

    等値面
