FAP-3 Pro 出力機能

応力とたわみ量

詳細応力図、変位図の表示で指定した部材上に集中荷重などがある場合は、作用点も含めて最大20カ所までの応力値・たわみ量を表示できます。

応力とたわみ量

支点反力をスケーリングして矢印で表示し、反力を図で確認できます。

支点反力図

面要素は、全ての分割要素の主応力度を矢印で表示しますので、応力の流れを確認できます。

面要素

弾性応力解析結果を3次元ソリッドモデルで表示できます。表示は、断面を複数に分割したり、材長方向に複数に分割したり、それぞれの部分の応力度の大きさで色分け表示することで行います。

また、変位の表示を同時に行えるため、応力分布の確認が容易です。

入力データ、弾性応力解析結果、固有値解析結果、偏心率・剛性率計算結果、断面計算結果を図表に富んだグラフィック形式で一括出力します。CSV形式のファイルに出力して、表計算ソフトウェア（Excelなど）で利用できます。

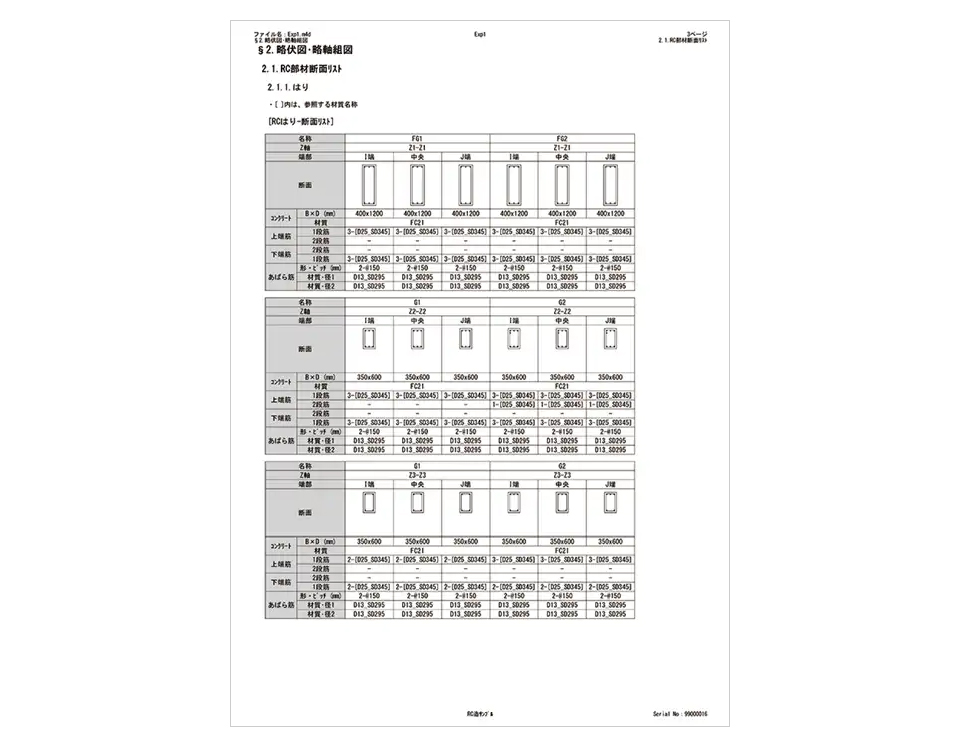

表	断面リスト、荷重表、応力表、検定比表、断面計算結果詳細表

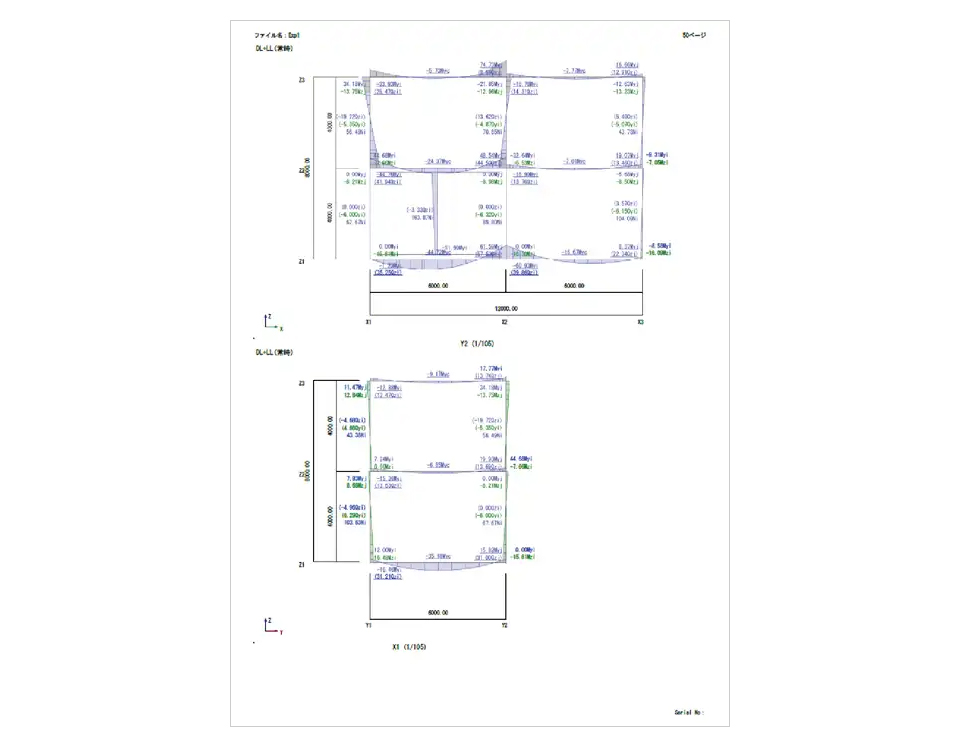

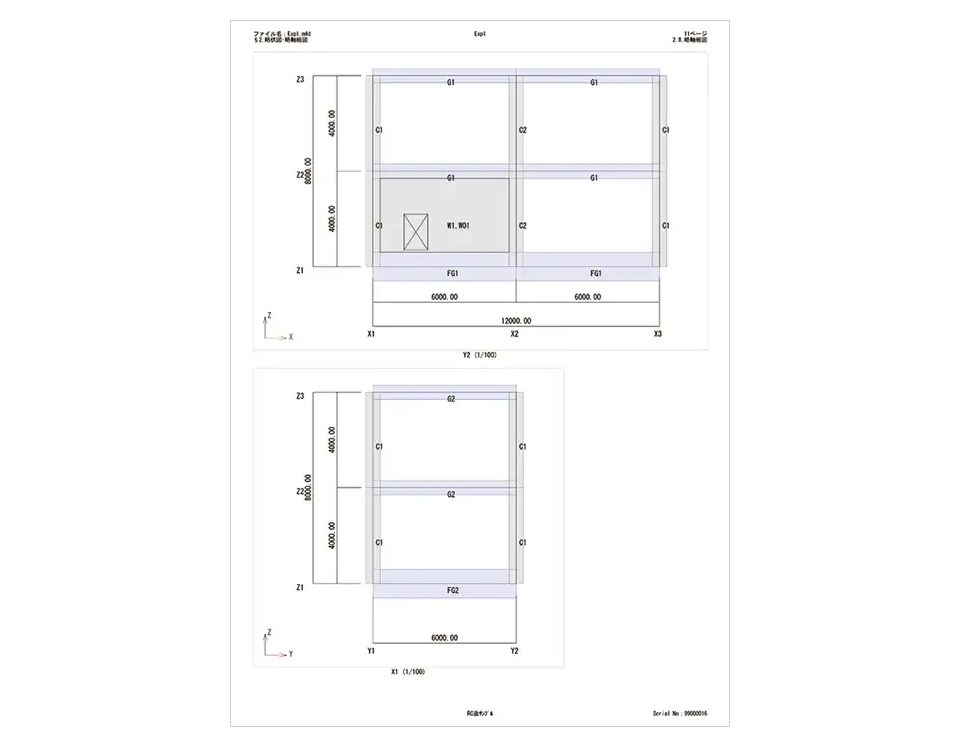

図	略伏図、略軸組図、荷重図、モデル化図、座屈長さ・横つなぎ材配置図、断面計算条件配置図、応力図、検定比図

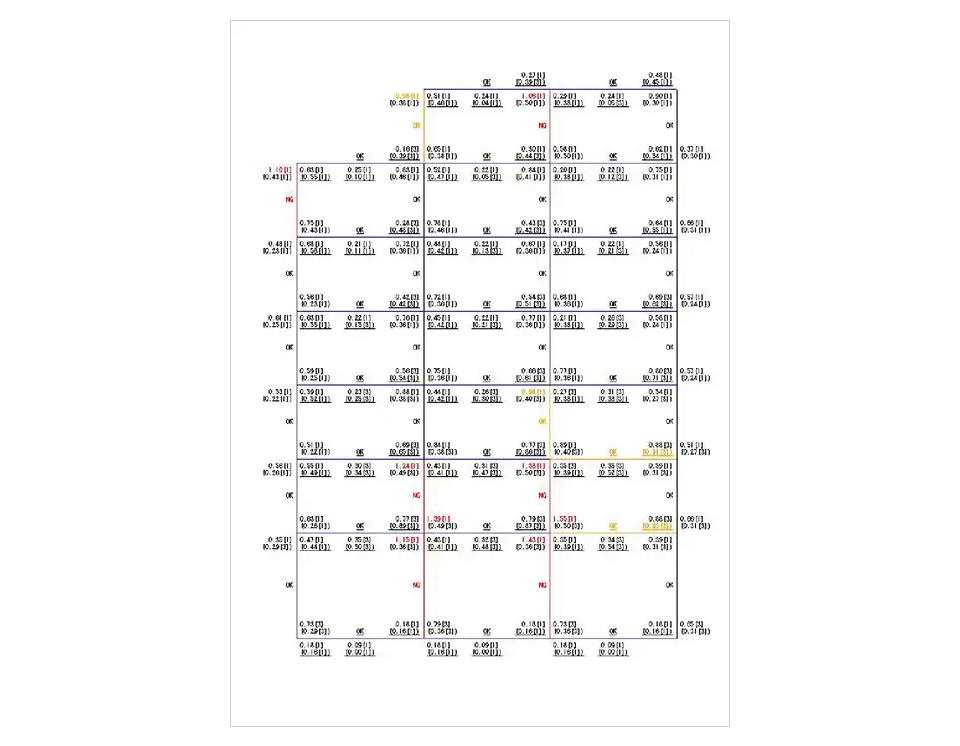

断面計算結果を検定比図（検定計算結果）、算定図（算定計算結果）として出力できます。検定比図では、表示する検定比の最小値や検定比の数値の大きさに応じた表示色を指定できるので、NGとなる部材や後少しでNGとなる部材を一目で確認できます。

図上で詳細を確認したい部材を選択して、その断面計算結果を出力することもできます。

モデル図、計算結果図、3Dモデラーは、CADデータとして出力できます。
