データ互換性に柔軟に対応できるCAD「SOLIDWORKS」

DXF、DWG、STL… ものづくりの過程ではさまざまなデータ形式を必要とします

ものづくりの過程では、工程や事業所、部門、外注先企業ごとに異なるCAD・システムを使用しています。そのため、CAD・システムには多様なデータ形式に対応したインポート・エクスポート機能が必要です。

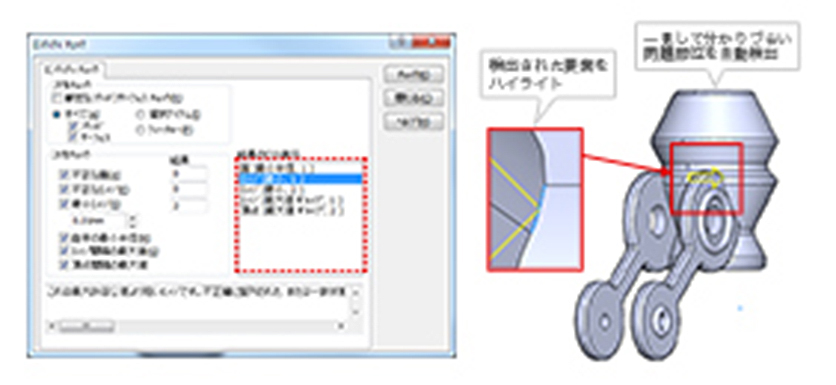

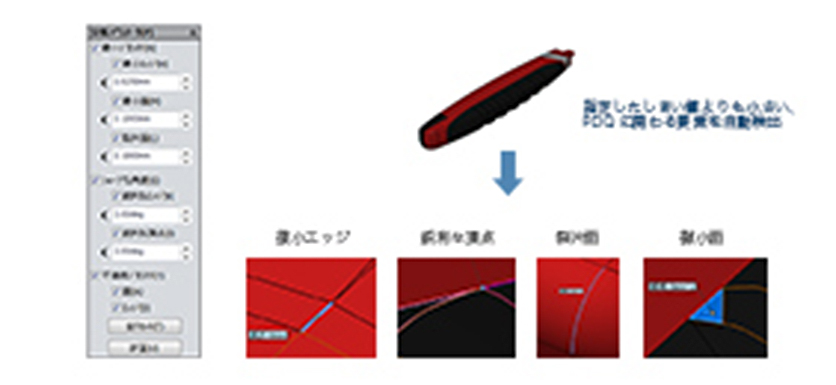

その点に長けているCADがSOLIDWORKSです。SOLIDWORKSは他社製CADデータや中間ファイルを変換せずに直接読み込めたり、データ互換上の問題を未然に防ぐ品質チェックをし、問題のあるインポートデータを自動で修復したりする機能が備わっています。

この記事を詳しく解説した資料があります

インポート／エクスポートはSOLIDWORKS上から！

SOLIDWORKSは主要3次元CADネイティブデータや各種中間フォーマットのインポート／エクスポートに対応しています。SOLIDWORKS上の「開く」「保存」メニューボタンから簡単にインポート／エクスポートが始まるため、トランスレーターを用意する必要はありません。

	部品		アセンブリ
	インポート	エクスポート	インポート	エクスポート
3D XML		○		○
ACIS	○	○	○	○
Adobe Illustrator	○	○		○
Adobe Photoshop	○	○	○	○
Adobe PDF		○		○
Autodesk Inventor	○		○
CADKEY	○		○
CATIA Graphics	○	○	○	○
CATIA V5（注1）	○		○
DXF / DWG	○
DXF 3D	○
eDrawings		○		○
高圧縮グラフィック		○		○
HCG
HOOPS		○		○
IDF 2.0、 3.0 （CircuitWorks Lite）	○
IDF 2.0、 3.0、 4.0 （CircuitWorks）		○	○	○
IFC	○	○	○	○
IGES	○	○	○	○
JPEG		○		○
Mechanical Desktop	○		○
PADS （*.asc）（CircuitWorks）		○	○	○
Parasolid	○	○	○	○
PDF（P）		○		○
Pro/ENGINEER	○	○	○	○
ProStep EDMD（*.idx）（CircuitWorks）		○	○	○
Rhino	○
ScanTo3D	○	○
Solid Edge	○		○
STEP	○	○	○	○
STL	○	○	○	○
TIFF	○	○	○	○
Unigraphics	○		○
VDAFS	○	○
ビューポイント		○		○
VRML	○	○	○	○
XPS		○		○

（注1）CATIA V5 Tanslatorは別製品。

他社製CADネイティブデータを直接利用可能な3D Interconnect

3D Interconnectを使うと、他社製CADネイティブデータを変換せずに直接読み込み、SOLIDWORKSファイルと同様に扱えます。ジオメトリ情報だけでなく、他社製CADネイティブデータに含まれるユーザー定義プロパティもSOLIDWORKSのファイルプロパティとして読み込めるため、部品表作成にもご利用いただけます。

他社製ネイティブデータに対して、SOLIDWORKSフィーチャーを追加できます。オリジナルデータへのリンクを保持しているため、元のネイティブデータに変更が生じた場合でも変更内容が反映されます。

もし、オリジナルデータの変更反映が不要になった場合は、リンクを解除すると通常のインポートデータに変換してご利用いただけます。
